液控半球阀
一、产品简介:
液控止回偏心半球阀系列产品广泛应用于水利、热电、给排水、化工、冶金等各类泵站。中奇公司液控止回偏心半球阀系列产品设计结构合理、强度高,在高流速下无任何震动。能按程序开启,在开启时流道完全畅通,在运行时水损小,断电(或通电)时自动按预先设定的时间和角度,分快关、慢关两阶段关闭,适用于水、海水、油品、喷煤粉、焦炉煤气、含尘气体等介质,可在泵的出口或管路中起止回和截止功能用。
液控止回偏心半球阀具有性能稳定,安全可靠,功能齐全,自动化程度高,结构简单,流阻系数小等优点。其具备完善的液压系统和可靠的智能电气控制系统,既可就地操作,也可以远距离操作,还可以通过中央计算机进行集中管理,与水泵及其他管道设备实现联动操作控制。当油泵组失电或故障时,摇动手动泵仍可以开阀或关阀。

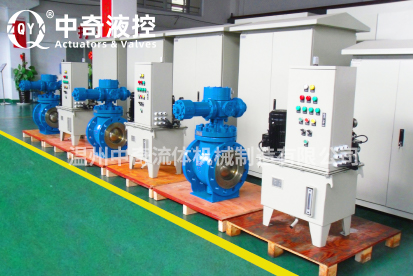

本系列阀门液压站和电气控制箱与阀体分离就近安装,也可以联体安装。阀体可卧式安装,也可以立式。
它具有以下特点:
1. 可取代水泵出口截止阀和止回阀,并集机、电、液于一体,占地面积小;
2. 阀门开启或关闭过程中,阀座和球冠没有相互摩擦,阀门使用寿命长;
3. 阀门开启关闭不受淤泥和杂物影响,适用与泥浆水工况;
4. 采用金属和非金属两道密封,自密封性好,水压越大,密封比压也越大;
5. 自动化程度高,可就地、远程及联动控制;
6. 电气系统可采用PLC智能控制系统,也可以采用普通型继电器式系统;
7. 液压系统电机功率小,工作效率高,保压性能好,油泵启动间隔时间长;
8. 有明显的开度指示和机械限位调节机构,行程开关装置防水防尘设计,不外露,性能稳定,使用寿命长;
9. 电气操作界面人性化、多样化,可设计普通按钮式、文本式、触摸屏式,也可根据客户的需要,设计最新的人机操作界面。
二、技术参数
产品型号:HQ740H、BQ740H、HBQ740H等
(上装式、侧装式及缩径、全通径等结构,订货时请注明)。
公称通径:DN100~DN1400
公称压力:PN2.5~PN64
适用介质:清水、泥沙水、海水、油品、喷煤粉、焦炉煤气、含尘气体等
介质温度:≤200℃
开阀时间:3~30秒(可调)
关阀时间:3~40秒(可调)
动力电源:AC380V
控制电源:AC220V、DC220V、DC110V或DC24V
远程控制:开阀、关阀、停止
远程信号:无源的开关量信号、4~20mA模拟量阀位反馈信号
注:若需要液控止回偏心半球阀详细技术参数及资料,请与中奇液控技术支持部联系。
|
