水轮机进水液控阀

一、产品简介：

水轮机进水液控蝶阀是我公司按照水利发电要求研发、制造的一种节能阀门产品。工作时，阀门与水轮机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消实现管路可靠截止，起到保护管路系统安全的作用。

安装在水轮机蜗壳的进水口处，为机组停机检修时提供可靠的安全的工作条件；在机组长时间停机时减少机组漏水量，开机时快速充水，使机组快速进入工作状态；还可以防止机组飞逸事件。

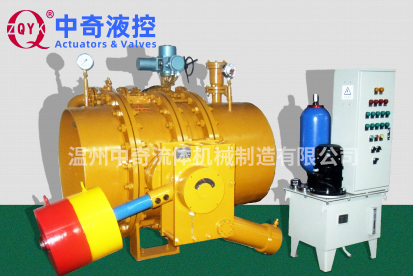

本系列阀门由液控蝶阀（主阀）、传动装置、接力器、液压站、智能电控箱（柜）、旁通管路系统、上游连接管、下游连接管、伸缩节、空气阀、排水阀等主要部分组成，设计符合GB/T14478-93《大中型水轮机进水阀门基本技术条件》。

它具有以下特点：

  1、电气控制系统采用PLC智能控制，使电气线路大大简化，具有较强的故障自我诊断功能。可本地，远程控制，受中控室及与水轮机联动控制，自动化程度高，安全可靠，实现电站“少人值班和无人职守”的管理理念；

2、液控系统采用重锤或蓄能器储能，当水电站停电无电源时，重锤或蓄能器释能，可实现紧急动水关闭蝶阀，为机组安全运行提供足够的安全保证；

3、电气控制箱可与液压站整体安装，也可以单独布置，视现场条件选择；

4、主阀密封面为三偏心金属密封或双偏心橡胶密封结构，启闭轻松、密封可靠；并有一道额外加大的偏心，使阀门具有良好的自关闭、自密封性能。中、小通径蝶板设计成流线型平板结构，大通径蝶板设计成双平板桁架式结构，排挤小，水流平顺，阀门流阻系数仅为 0.15～0.8，远小于止回阀的流阻系数（1.7～2.6）,节能效果明显。

  5、阀体采用铸造或者焊接，整体框架形式，强度高，密封性能好；

  6、旁通管路设有手动检修阀、伸缩节、电动阀，其中电动阀可以采用液控阀门代替，且与主阀联动控制。

  7、下游连接管上可以设有空气阀、排污阀，视客户及现场要求确定。

运行程序：

开阀：开启旁通阀→压差平衡→开启主阀→关闭旁通阀

关阀：开启旁通阀→关闭主阀→关闭旁通阀

二、技术参数

产品型号：HBD743H、HD741X、KD741H或其他

公称通径：DN400~DN5000
公称压力：PN2.5~PN40
适用介质：水库水、河水、泥沙水、海水等

介质温度：≤80℃

开阀时间：20~120秒(可调)
关阀时间：20~120秒(可调)

动力电源：AC380V 、AC460V等
控制电源：AC220V、DC220V、DC110V或DC24V等
远程控制：开阀、关阀、急停 等
远程信号：无源的开关量信号、4~20mA模拟量阀位反馈信号

 注：若需要产品详细技术参数及资料，请与中奇液控技术支持部联系。
