水轮机进水液控球阀

1.产品简介　

   水轮机进水液控球阀广泛应用于高水头的水电站中。工作时，阀门与水轮机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤，实现管路可靠截止，起到保护管路系统安全的作用。

   安装在水轮机蜗壳的进水口处，为机组停机检修时提供可靠的安全的工作条件；在机组长时间停机时减少机组漏水量，开机时快速充水，使机组快速进入工作状态；还可以防止机组飞逸事件。

我公司并可根据用户的特殊要求单独进行设计，多方位满足用户对该类产品的需要。

附注：我公司除常规球阀外，还研发生产有带检修密封的液控球阀，其密封装置为双侧密封设计，一侧为工作密封，一侧为检修密封。可以不需要在液控进水球阀前再安装一台专用的检修阀，检修密封投入就可以工作密封和轴端密封等进行检修，不需要放空压力管道，即节约了电站的运行维修成本。

2.结构简述

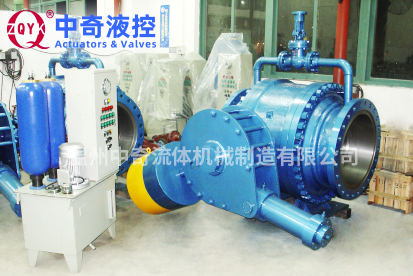

   液控球阀主要由球阀本体、液压站、PLC电控箱（柜）、旁通管路及旁通阀、上游连接管、下游连接管、伸缩节、空气阀、排水阀等主要部分组成，设计符合GB/T14478-93《大中型水轮机进水阀门基本技术条件》。

3.性能特点

   本系列阀门，智能化程度高、功能齐全、性能稳定可靠，且流阻系数极小，全开时的流阻系数与管道相等。产品有以下主要特点：

   1、电气控制系统采用PLC智能控制，使电气线路大大简化，具有较强的故障自我诊断功能。可本地，远程控制，受中控室及与水轮机联动控制，自动化程度高，安全可靠，是实现水电站“少人值班、无人职守”管理理念的理想设备；

   2、液控系统采用蓄能器储能，当水电站停电无电源时，蓄能器释能，可实现紧急动水关闭球阀，为机组安全运行提供足够的安全保证；

   3、适用水头范围广，最高可达到1600米水头；

   4、流体阻力小，球阀是所有阀类中流体阻力最小的一种，阀门全开后，流道为光滑通孔，水力损失小，节省能源。

   5、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。

   6、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。

4.技术参数

产品型号：HQ747H、Q747H、HBQ747H

公称通径：DN300~DN3000
公称压力：PN25~PN100

适用介质：水库水 等

介质温度：≤80℃

开阀时间：30~180秒(可调)
关阀时间：30~180秒(可调)

动力电源：AC380V或AC460V等
控制电源：AC220V、DC220V、DC110V或DC24V
远程控制：开阀、关阀、停止、急停及其他要求控制
远程信号：无源的开关量信号、4~20mA模拟量阀位反馈信号

 注：若需要产品详细技术参数及资料，请与中奇液控技术支持部联系。
