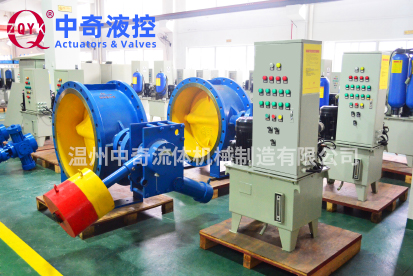

重锤式液控止回蝶阀



液控缓闭止回蝶阀系列产品广泛应用于水利、热电、给排水、化工、冶金等各类泵站。主要安装在水泵出口处,替代止回阀和闸阀的功能。工作时,阀门与水泵配合,按照预先设定的程序,分快关和缓闭两阶段关阀,有效地消除和抑制管路水锤,是保证水泵机组和管网系统安全可靠远行的理想设备。

本系列阀门液压站和电气控制箱与阀体分离就近安装,也可以联体安装。阀体可卧式安装,也可以立式。

本系列阀门按照蓄能方式可分为蓄能器式和重锤式两类。

此系列产品又称为:“液控止回蝶阀,液控缓闭蝶阀,液控蝶阀”

它具有以下特点:

1. 可取代水泵出口截止阀和止回阀,并集机、电、液于一体,占地面积小。

2. 自动化程度高,可就地、远程及联动控制。

3. 电气系统可采用PLC智能控制系统,也可以采用普通型继电器式系统。

4. 液压系统电机功率小,工作效率高,保压性能好,油泵启动间隔时间长。

5. 液压系统具有自动保压功能,保压时间长,油泵启动间隔可到500小时。

6. 有明显的开度指示和机械限位调节机构,行程开关装置防水防尘设计,不外露,性能稳定,使用寿命长。

7. 电气操作界面人性化、多样化,可设计普通按钮式、文本式、触摸屏式,也可根据客户的需要,设计最新的人机操作界面

、技术参数

产品型号:HBD743H、HD741H、KD741H或其他

公称通径:DN100~DN4000
公称压力:PN2.5~PN64
适用介质:水、泥沙水、海水、油品、喷煤粉、焦炉煤气、含尘气体等

介质温度≤80℃

开阀时间:3~120秒(可调)
关阀时间3~120秒(可调)

动力电源:AC380V
控制电源:AC220V、DC220V、DC110VDC24V
远程控制开阀、关阀、停止
远程信号:无源的开关量信号、4~20mA模拟量阀位反馈信号



 注:若需要产品详细技术参数及资料,请与中奇液控技术支持部联系。
